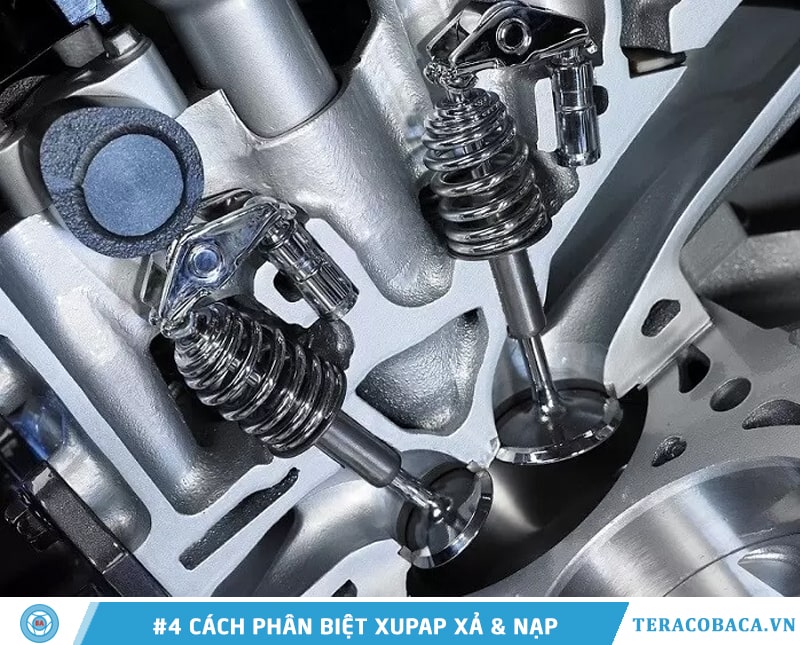

Việc phân biệt chính xác xupap nạp và xả là kỹ năng bắt buộc khi sửa chữa động cơ, bởi nhầm lẫn giữa chúng có thể gây hư hỏng nghiêm trọng. Bài viết này, Teraco Bắc Á sẽ chỉ rõ cho bạn #4 cách xác định xupap nạp và xả nhanh chóng và chuẩn xác nhất dựa trên kinh nghiệm thực tế, giúp bạn dễ dàng nhận biết qua các đặc điểm về kích thước, vị trí và màu sắc. Cùng tìm hiểu chi tiết nhé.

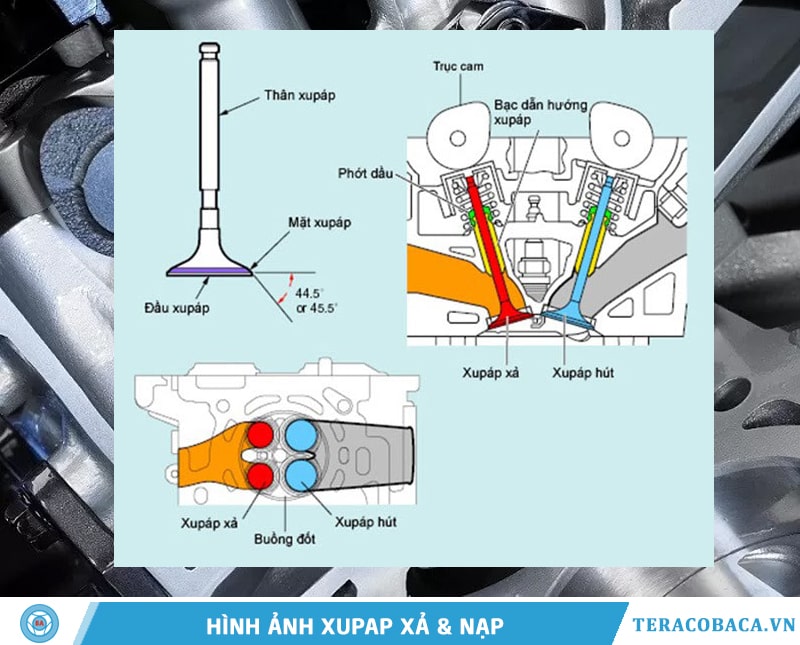

Xupap nạp và xả là gì? Tại sao phải phân biệt chúng?
Trong động cơ đốt trong, xupap (van) giữ vai trò then chốt trong việc điều khiển dòng khí ra vào buồng đốt. Động cơ dù hiện đại đến đâu cũng không thể hoạt động ổn định nếu xupap không vận hành đúng chức năng. Việc hiểu rõ xupap nạp và xupap xả, cũng như biết cách phân biệt, là kiến thức cơ bản nhưng cực kỳ quan trọng đối với cả thợ sửa chữa chuyên nghiệp và người đam mê kỹ thuật ô tô, xe máy.
Xupap nạp là gì? (van nạp)
Xupap nạp (intake valve) là van chịu trách nhiệm đưa hỗn hợp không khí và nhiên liệu vào buồng đốt trong kỳ nạp của động cơ 4 kỳ. Thông thường, xupap nạp có đường kính lớn hơn so với xupap xả nhằm tối ưu lượng khí nạp, giúp hỗn hợp cháy đầy đủ và mạnh mẽ.
Như vậy, xupap nạp giống như “cửa hít khí” để động cơ có thể hô hấp. Nếu cửa này mở không đúng lúc hoặc đóng không kín, hiệu suất cháy giảm, dẫn đến hiện tượng máy yếu, hao xăng, thậm chí khó khởi động”.
Xupap xả là gì? (van xả)
Ngược lại, xupap xả (exhaust valve) làm nhiệm vụ đưa khí thải đã cháy ra ngoài thông qua ống xả. Nhiệt độ tại khu vực này thường rất cao, có thể lên đến hàng ngàn độ C. Vì vậy, xupap xả thường chịu nhiệt tốt hơn, vật liệu chế tạo có độ bền cao hơn xupap nạp.
Nếu ví von động cơ như một lá phổi, thì xupap xả chính là “cửa thở ra”. Khi van xả hoạt động không chuẩn, khí cháy không thoát hết, dẫn đến hiện tượng nóng máy, giảm công suất, gây tiếng gõ bất thường.
Tầm quan trọng của việc lắp đúng xupap nạp và xả
Việc phân biệt và lắp đúng xupap nạp – xả không chỉ mang tính kỹ thuật cơ bản mà còn ảnh hưởng trực tiếp đến độ bền động cơ và an toàn vận hành.
Đảm bảo hiệu suất động cơ tối ưu
Khi xupap được lắp đúng vị trí, chu trình nạp – nén – nổ – xả diễn ra trơn tru. Điều này giúp:
- Động cơ đạt công suất thiết kế.
- Tiết kiệm nhiên liệu, giảm khí thải.
- Khởi động dễ dàng, hạn chế hiện tượng bỏ máy.
Tránh các hư hỏng nghiêm trọng
Lắp sai hoặc nhầm vị trí giữa xupap nạp và xả có thể gây ra hàng loạt sự cố:
- Cong vênh hoặc gãy xupap do va chạm với piston.
- Xước, nứt piston vì xupap đóng/mở sai thời điểm.
- Hỏng trục cam và cò mổ, ảnh hưởng đến toàn bộ hệ thống phối khí.
Trên thực tế, nhiều ca sửa chữa tại gara cho thấy: chỉ một sai sót nhỏ khi lắp xupap cũng có thể khiến động cơ phải đại tu, chi phí tăng gấp nhiều lần so với việc kiểm tra, lắp đặt ban đầu đúng chuẩn.

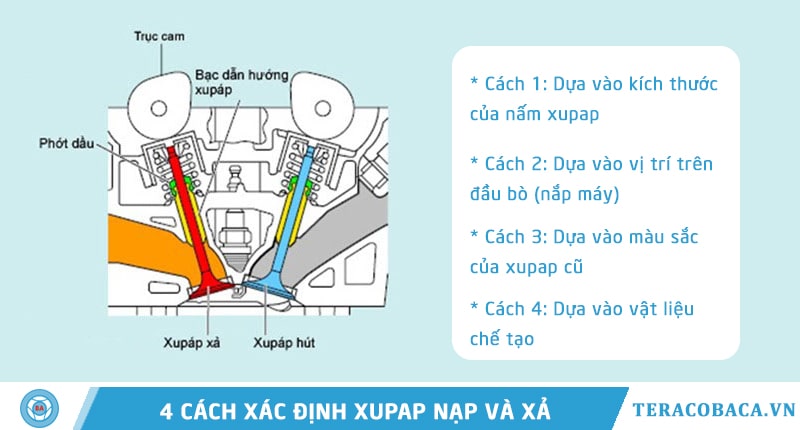

4 cách xác định xupap nạp và xả đơn giản và chính xác nhất
Trong thực tế sửa chữa, việc xác định xupap nạp và xả là thao tác cơ bản nhưng không phải ai cũng nắm rõ. Nếu xác định sai, thợ dễ lắp ngược vị trí, dẫn đến hiện tượng lọt khí, động cơ yếu, thậm chí va chạm piston gây hỏng hóc nặng. Dưới đây là 4 cách nhận biết xupap nạp – xả được các thợ máy và kỹ sư động cơ áp dụng thường xuyên, vừa đơn giản, vừa chính xác.
Cách 1: Dựa vào kích thước của nấm xupap
Quy tắc chung: Xupap nạp luôn có đường kính nấm lớn hơn xupap xả
Trong phần lớn các động cơ 4 kỳ, xupap nạp có kích thước đầu nấm to hơn rõ rệt so với xupap xả. Lý do là để đảm bảo khí nạp (không khí + nhiên liệu) được đưa vào buồng đốt với lưu lượng tối đa.
Nguyên nhân là do:
- Hỗn hợp khí nạp cần lượng lớn để động cơ sinh công mạnh → cần cửa nạp rộng hơn.
- Khí thải sau cháy có áp suất cao, thoát ra dễ dàng dù cửa xả nhỏ hơn.
- Thiết kế này giúp cân bằng hiệu suất – độ bền – giảm tải nhiệt cho xupap xả, vốn chịu nhiệt độ khắc nghiệt hơn.
Đây là cách dễ quan sát nhất, phù hợp cho cả thợ mới học nghề.
Cách 2: Dựa vào vị trí trên đầu bò (nắp máy)
Quan sát đường ống nạp và xả trên đầu bò
Trên nắp máy (đầu bò), vị trí xupap thường bố trí theo đường dẫn khí. Bằng cách quan sát ống nạp và ống xả, ta dễ dàng xác định loại xupap.
Xupap nạp:
- Nằm thẳng hàng với cổ hút (đường dẫn từ chế hòa khí hoặc kim phun điện tử).
- Khi tháo nắp quy lát, bạn sẽ thấy van nạp hướng về phía bầu lọc gió hoặc chế hòa khí.
Xupap xả:
- Nằm thẳng hàng với cổ xả, nối trực tiếp ra ống pô.
- Khi quan sát, bạn sẽ thấy van xả hướng về cổ pô, nơi khí thải thoát ra ngoài.
Đây là cách chính xác và trực quan, được áp dụng nhiều trong gara khi kiểm tra bố trí xupap trên các loại động cơ khác nhau.
Cách 3: Dựa vào màu sắc của xupap cũ
Trong quá trình hoạt động, bề mặt xupap sẽ có sự thay đổi màu sắc do tiếp xúc trực tiếp với môi trường khí khác nhau. Đây cũng là mẹo thợ máy hay dùng khi đại tu hoặc kiểm tra động cơ cũ.
Xupap nạp:
- Thường có màu trắng xám hoặc bám một lớp muội than khô.
- Nguyên nhân: chỉ tiếp xúc với không khí + xăng, ít chịu nhiệt độ cao.
Xupap xả:
- Có màu nâu đỏ hoặc đen sẫm, thường kèm theo muội than ướt.
- Nguyên nhân: tiếp xúc trực tiếp với khí thải cực nóng, dễ bị cháy xém bề mặt.
Đây là dấu hiệu nhận biết nhanh chóng, đặc biệt hữu ích khi tháo máy kiểm tra bảo dưỡng.
Cách 4: Dựa vào vật liệu chế tạo
Đây là cách dành cho người có kiến thức chuyên sâu, bởi khó nhận biết bằng mắt thường nếu không có kinh nghiệm hoặc tài liệu kỹ thuật.
Xupap nạp:
- Thường làm từ thép crom-silic, đảm bảo độ bền cơ học cao, chống mài mòn.
- Ưu tiên khả năng đóng mở chính xác, bền bỉ hơn chịu nhiệt.
Xupap xả:
- Làm từ vật liệu chịu nhiệt cao: thép crom-niken hoặc hợp kim đặc biệt (Inconel, Nimonic…).
- Lý do: khí thải có thể đạt 800 – 1.000°C, đòi hỏi vật liệu chống biến dạng và oxi hóa.
Phương pháp này mang tính chất kỹ thuật tham khảo, ít được áp dụng trong thực tế sửa chữa phổ thông, nhưng cực kỳ hữu ích trong thiết kế động cơ hoặc khi cần thay thế phụ tùng đúng chuẩn.
Với 4 cách trên, người thợ có thể dễ dàng xác định xupap nạp và xả chính xác, tránh nhầm lẫn trong quá trình lắp ráp, bảo dưỡng và sửa chữa động cơ. Hi vọng những thông tin mà Teraco Bắc Á chia sẻ đến quý vị là hữu ích. Hãy follow chúng tôi để có thể cập nhật hơn nhiều kiến thức về xe tải cũng như các mẫu xe tải Teraco mới nhất.
